Foto: www.kvf.no - Ronny Øvland - Døllebajonett M/1846 fra A. Francotte, Liége, Belgia. Dette eksemplaret er produsert i 1847.
Denne døllebajonetten ble laget for kammerladningsgevær M/1846. Det er produsert ca 2700 ved Kongsberg Våpenfabrikk. I tillegg er det produsert ca 1500 stk ved Liége i Belgia og 1500 stk ved Herzberg i Tyskland.
Bajonetten festes til geværet ved at den 72 mm døllen tres inn på våpenets løp slik at geværets bajonettklakk glir inn i et spor i døllen. På bakre del av døllen finnes en låsering som er festet med en skrue gjennom ringens ører. Låseringen vris til siden slik at den låser bajonetten til våpenet.
Klingen er trekantet. Den ene siden er bredere enn de to andre, og har hulslipning som ender ca 3-4 cm fra klingebrystet. De smaleste sidene har hulslipning i hele klingens lengde.
Merkingen varierer. Klingebrystet er som regel merket med 19 samt kontrollmerker. Halsen kan blant annet ha en ring med bokstavene JP med 46 eller 47. Noen har ES med krone, mens andre igjen kan ha S med krone. I tillegg kan man finne serienummer på armens høyre side. Bajonettene har også gjerne avdelingsmerker på døllen.
- Døllebajonetten i Norsk bruk, Finn Aarum & Stein G. Sægrov, Forsvarsmuseet, 1983, side: 232-237
- Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 85
- Norske Kammerladningsgeværer og karabiner for Hæren 1842-1877, Harald Sunde, ISBN 82-91380-000-7
- Hærmuseet, Merkekatalogen 1960, Hærmuseet, -, side: 183

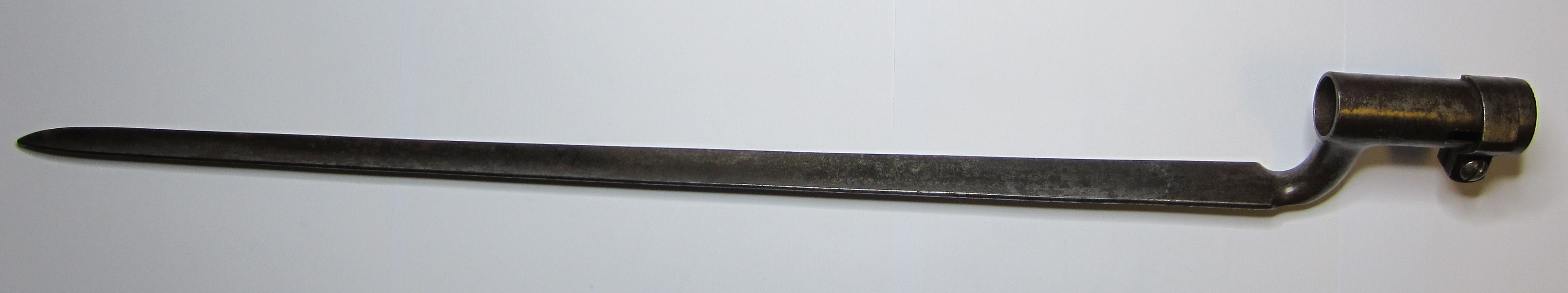

Foto: www.kvf.no - Ronny Øvland

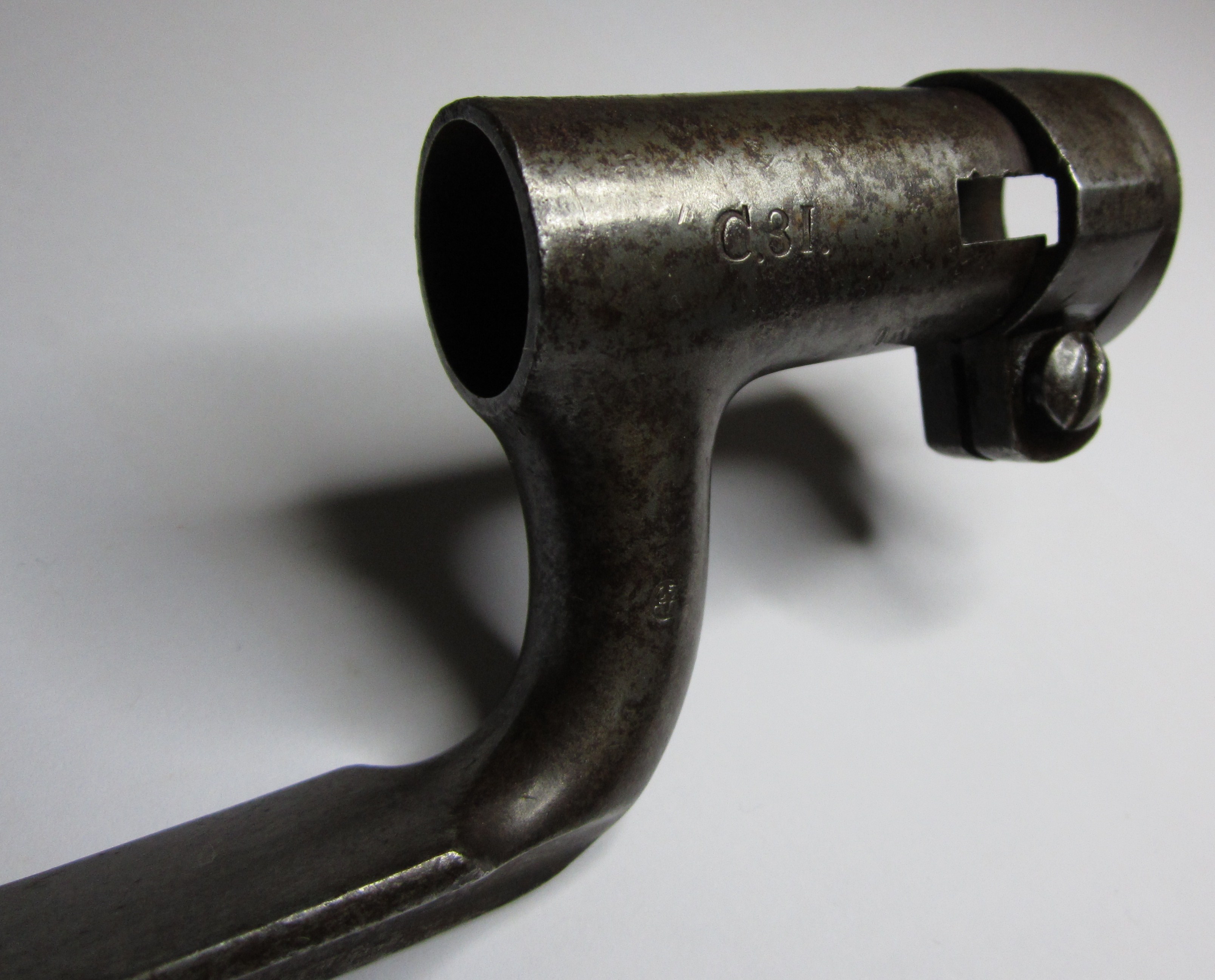

Foto: www.kvf.no - Ronny Øvland - Låseringen.

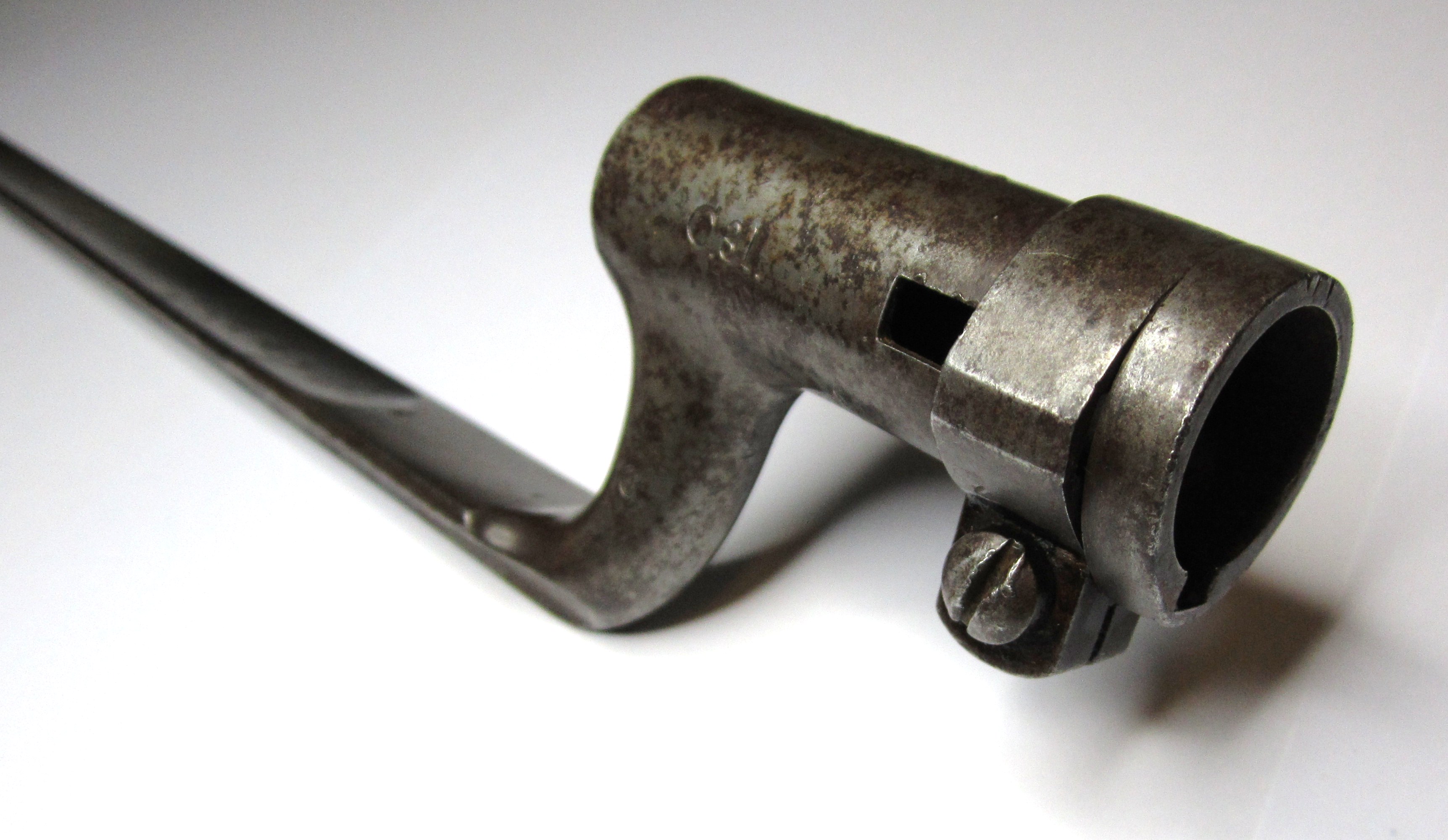

Foto: www.kvf.no - Ronny Øvland - Låseringen.

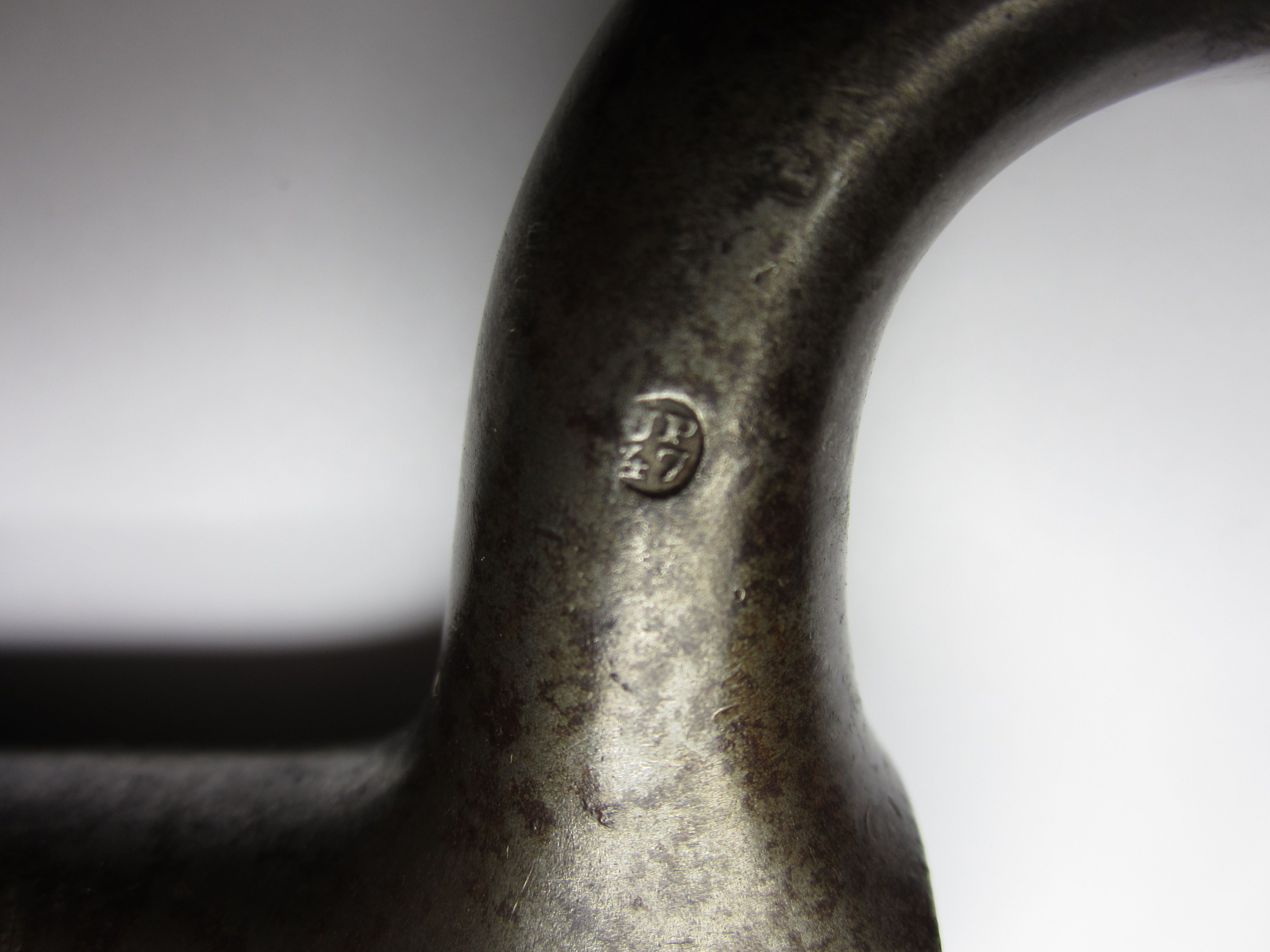

Foto: www.kvf.no - Ronny Øvland - Kontrollmerket JP 47 ble brukt av Liége på døllebajonetter produsert i 1847.

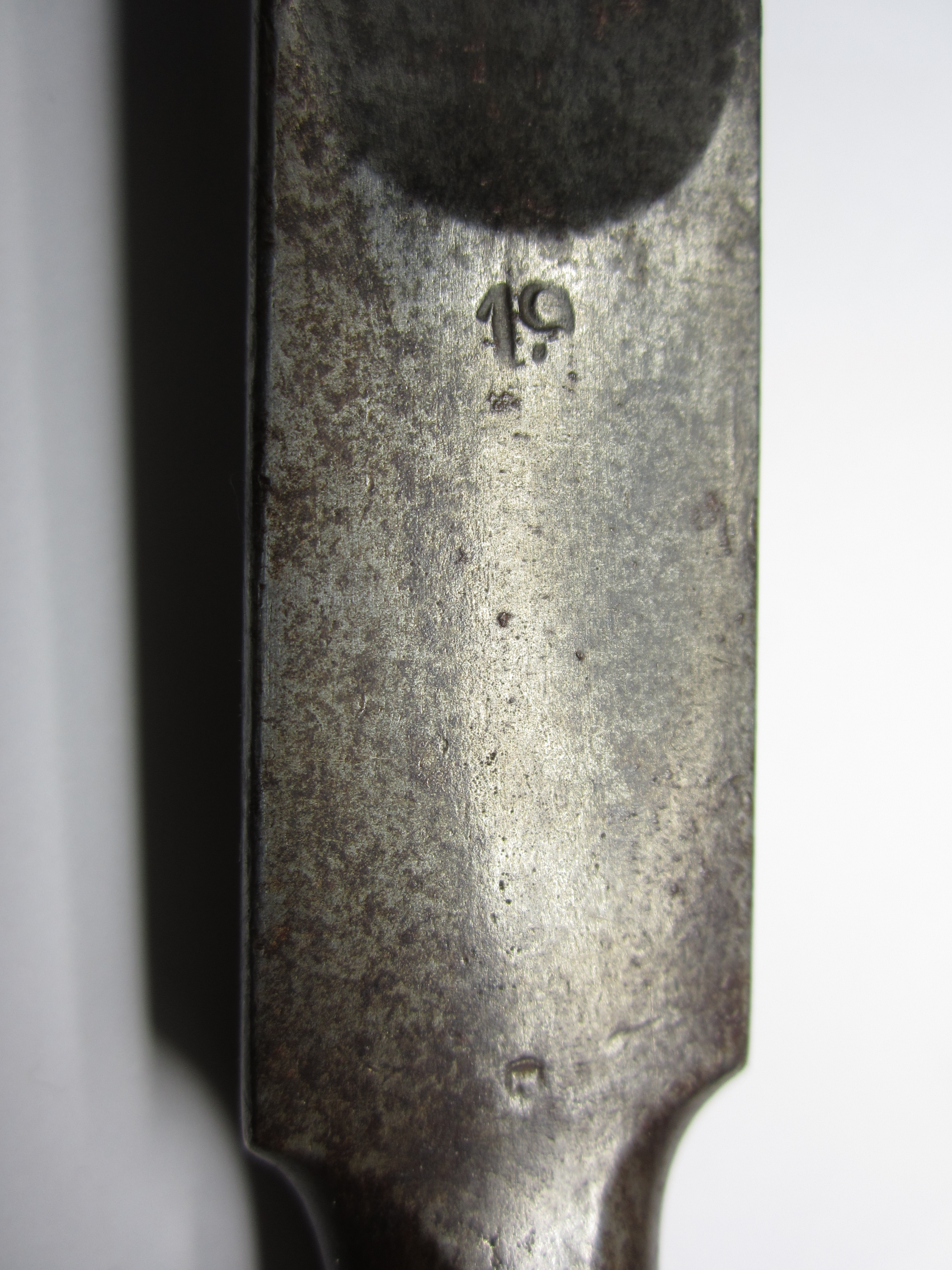

Foto: www.kvf.no - Ronny Øvland - M/1846 fra Liége var ofte stemplet med 19 på klingebrystet. Dette er ikke serienummer.

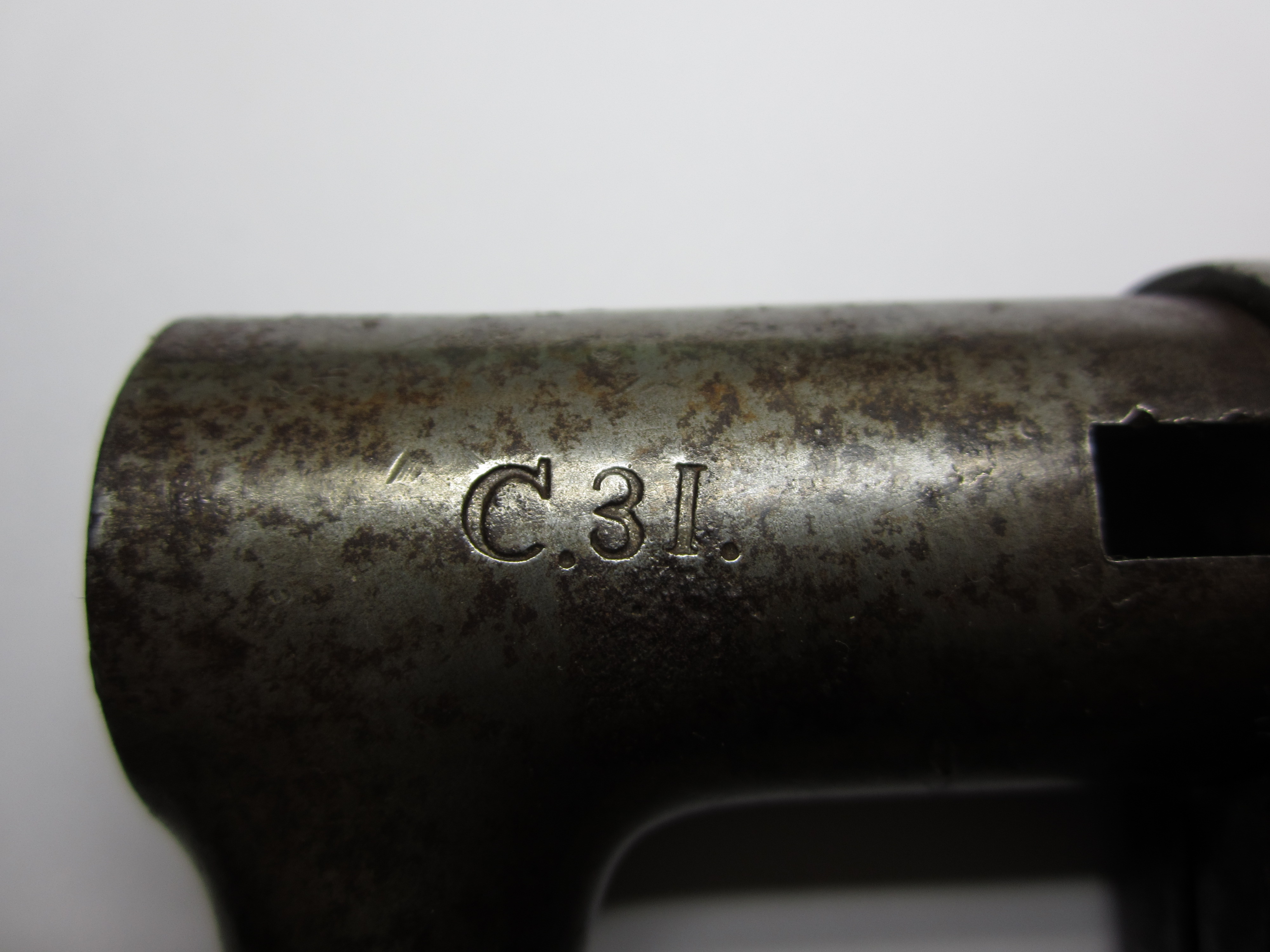

Foto: www.kvf.no - Ronny Øvland - Døllen er merket med avdeling og soldatnummer C.31.
Foto: www.kvf.no - R.W - Eksempel fra 1846: Døllen er merket med avdeling og soldatnummer D:55.
Foto: www.kvf.no - R.W - Eksempel fra 1846: Venstre side av armen er merket med kontrollmerke P samt JP 46.
Foto: www.kvf.no - R.W - Eksempel fra 1846: Klingebrystet er merket med kontrollmerke P.
Foto: www.kvf.no - Vidar Sæther - Døllebajonett M/1846 fra A. Francotte, Liége, Belgia. Dette eksemplaret er produsert i 1846.
Foto: www.kvf.no - Vidar Sæther - Klingebrystet er merket med 19 samt kontrollmerke P.
Foto: www.kvf.no - Vidar Sæther - Døllen er merket med avdeling og soldatnummer B:81.
Foto: www.kvf.no - Vidar Sæther - Venstre side av armen er merket med kontrollmerke P samt JP 46.
Foto: www.kvf.no - Vidar Sæther - Høyre side av dette eksemplaret er umerket.
